發布時間：2019-09-19

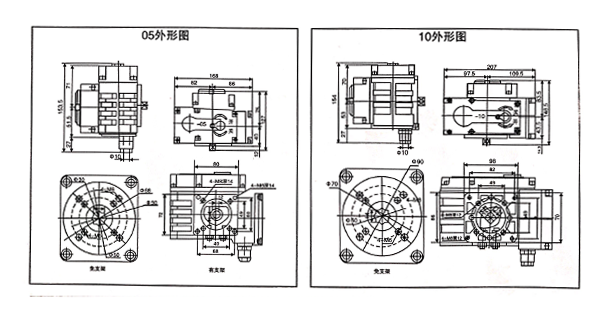

本期上海閥門廠家——華鋼閥門將結合自身電動閥門的生產經驗，為大家講解一下執行器的外形尺寸與性能參數，主要以05型、10型這類市面上最為常見的執行器規格為例為大家解析。
| 性能、機型 | 05 | 10 | 15 |
| 輸出力矩 | 50N*M | 100N*M | 150N*M |
| 90°動作時間 | 20S/60S | 30S/60S | 30S/60S |
| 回轉角度范圍 | 0-360° | 0-90° | 0-90° |
| 電機功率 | 15W | 25W | 25W |
| 整機重量 | 2Kg | 3Kg |
| 20S/60S |
| 電源 | AC11V、AC220V、AC380V、DC24V |
| 絕緣電阻 | 100M/500VDC |
| 耐壓等級 | 1500VAC 1分鐘 |
| 防護等級 | IP66、67 |
| 安裝方位 | 360° 任意角度安裝 |
| 電氣接口 | G 1/2防水電纜接口、電源線、信號線各一個 |
| 環境溫度 | -30°C~+60°C |
| 控制電路選項 | A型：極限位置開關（標準型） S型：帶電位型 R型：帶電位器 Rs型：帶電位器和中間位置開關 P型：帶伺服控制器（調節型） |
| 任選功能 | 除濕加熱器、不銹鋼支架、聯軸器 |
以上就是電動閥門05型、10型、15型執行器的相關尺寸規格與技術參數，當然，各個廠家的制作工藝標準不同，有所差異，僅供參考。
