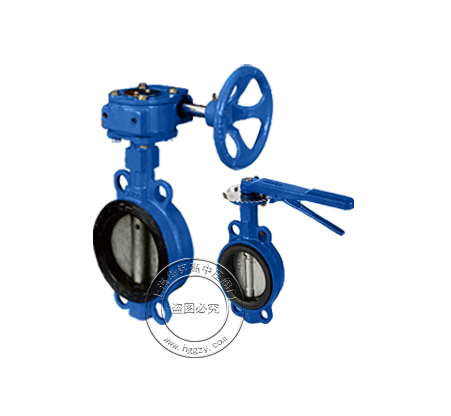

對夾式蝶閥

產品簡介：

對夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，可以起到流量調節(jié)的作用，當蝶板旋轉到90°時，閥門達到最大開度。對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。

工作介質：水、氣、油

工作溫度：0°C~200°C（應密封件不同而定）

主體材料：球墨鑄鐵

公稱壓力：1.0~1.6MPA

試驗標準：GB/T13927、JB/T 9092

詳細介紹
下載文檔

性能特點 Property and Features

1、設計新穎、合理、結構獨特，重量輕。啟閉迅速。
2、操作力矩小、方便、省力靈巧。
3、伸縮蝶閥除了能作調節(jié)和節(jié)流作用，補償管道誤差所產生的熱脹冷縮功能外，還能為安裝更換，維修管道提供方便。
4、密封件可以更換，密封性能可達到雙向密封零泄漏。
5、密封材料耐老化，耐腐蝕，使用壽命長等特點。

主要技術參數 Main Technical Parameters

公稱壓力	公稱通徑	適用溫度	適用介質	法蘭標準	試驗標準
1.0~1.6MPa	50~1000mm	0~200°C	水、氣、油	GB/T 17241.6 JB/T 79.1	GB/T 13927 JB/T 9092

主要零部件材料 Main Parts and Components

零件名稱	材料(D71/371X-10/16)	材料(D71/371X-16Q)
閥體	灰鑄鐵	球磨鑄鐵
蝶板	電鍍球墨鑄鐵或不銹鋼、銅合金	電鍍球墨鑄鐵或不銹鋼、銅合金
閥桿	碳鋼、不銹鋼	碳鋼、不銹鋼
襯套	潤滑銅合金	潤滑銅合金

主要外形尺寸 Main Dimensions

DN	50	65	80	100	125	150	200	250	300
L	42	44.7	45.2	52.1	54.4	55.8	60.6	65.6	76.9
H	273	338	350	390	465	523	650	770	883

DN	350	400	450	500	600	700	800	900	1000
L	76.9	86.5	105	131.8	152	163	188	203	216
H	267	309	328	631	459	520	591	656	721
